1、機房空調制冷負荷的計算方法
精確計算法
綜合考慮計算以下因素產生的負荷,使用這種計算方式對空調負荷選擇而言相對比較準確:
根據機房所在地區的氣候條件,考慮一年中的最大負荷工況。
圍護結構的外圍負荷(包含墻體傳熱以及太陽直射所造成的空調負荷)
機房內設備發熱量
機房內新風負荷
機房氣流組織以及消除局部溫差所需要的循環風量。
機房的擴容以及備用需求。
根據機房面積估算法
按照機房內面積空間進行相應估算,在一般小型集中機房中,我們一般按照300w/m2~550w/m2來估算機房內的空調負荷,而每平方米的空調負荷量要根據機房內設備的發熱及密集程度確定,一般常規小型機房選取400 w/m2就可以。
對于設備特別密集的機房需要單獨估算機房制冷負荷以及氣流方式。
根據機房設備供電量估算法
按照機房內總配電功率乘以相應系數進行估算,系數大小根據機房設備的種類以及使用頻率確定,一般選取0.8~1.2。
2、機房空調的風量計算方法
按機房新風負荷計算風量
在恒溫恒濕機房當中,新風除了給人員提供新鮮的空氣能保持房間的正壓之外,給機房環境控制帶來的影響是負面的,所以,機房當中的新風選擇比例遠遠小于常規辦公空間的30%。一般機房的新風量選擇都在5%~10%。
按機房換氣次數估算風量
為了保證機房內部的溫濕度場足夠均勻,我們對機房內換氣次數一般選取為30~50次,設備冷風比不小于3.5。但是我們也不建議風量過大,風量過大時會使機房內的氣流速度過快,影響設備及人員的工作,嚴重時還會產生噪音過大的問題。
按設備冷風比估算風量
在計算出了設備機房的冷量負荷之后,根據機房實際情況選取冷風比,一般為2~4.5。對于設備熱島效應明顯的機房,冷風比選取相應要小,而對于熱負荷比較均勻的機房,冷風比可以相對大些。
3、機房內部空調氣流方式的選擇
室內直吹風氣流方式
室內直吹式就是把空調機安裝在機房內,通常又稱為上側送風下側回風式,從上側送出的空氣先與室內空氣相混合,再進入計算機柜。顯然,從空調上側送出的空氣溫度低于室內空氣溫度。
此送風方式適用于微機房,也就是機房狹小、計算機設備臺數少、設備發熱量小的微型計算機房,如30m2左右的微機房。
采用這種送風形式,其空氣流很可能被機房內的設備阻擋,會出現小區域的渦流、特別是在空氣流經的室內工作區會有吹風感。因此在布置設備時防止設備間空氣短路、在空氣流路上,設備應先低后高排列,發熱量大的設備優先得到足夠的冷風。
地板下送風氣流方式——機房最常見送回風方式

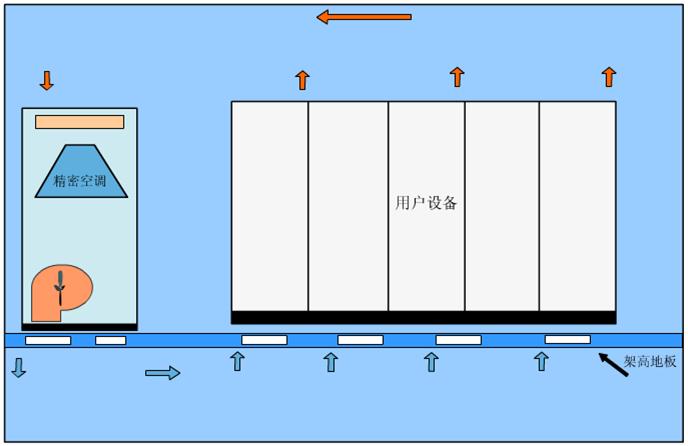

空氣在經專用空調機處理之后,通過計算機柜下部送進計算機柜內,而經機房上部返回空調機的送風形式,也稱為下送上回式,如下圖所示。
地板下送風方式
由于下送上回式的冷風是通過保持正壓的活動地板下的靜壓風庫送入計算機設備和機房的,并且可以給發熱量大的設備單獨送風,因此,空調效率高,使機房內溫度分布均勻,一般計算機房均采用這種送風形式。在施工時應對地表面進行防塵涂料處理。為了防止地面上產生結露,必須在地面上或在機房下層頂棚上進行隔熱措施處理。送風溫度一般取17~19℃。
上送下回式——實驗室常見
上送下回式就是把空調機調整了溫度和濕度的空氣,經過吊頂送進計算機柜。而后再通過活動地板下返回空調機下部回風口。這種送風形式適用于計算機柜本身散熱方式是從機柜頂部送風,機柜下部或側下部排風的計算機系統,如圖所示。
上送下回方式
風管上送風氣流方式——應用也比較廣泛
空氣在經專用空調機處理之后,通過連接于空調機上部的風管被送進計算機柜內,而經機房內部空間返回空調機側面回風口的送風形式,也稱為上送風方式。由于上送風方式氣流有風管作為導向,所以能將氣流送得比較遠。這種送風方式比較適用于送風要求遠且設備發熱比較集中的機房內。
混合式空調方式
混合式就是根據設備和操作人員對空調的不同要求而采用的綜合送風形式。
其中計算機設備所需要的冷風是經活動地板下送入設備的,而人的舒適則是通過另一系統來實現的。因此,這是一種比較理想的空調方式,設備和人都可以得到比較滿意的空氣調節。
由于混合式空調造價高、氣流組織復雜,在實際工程中應用較少。
4、設備選型需了解的國家及行業機房建設的標準。
計算機和數據處理機房用單元式空氣調節機gb/t 19413-2003(140平米以上大中型機房適用)
單元式空氣調節機gb/t 17758-1999
電子計算機機房設計規范gb50174—93(140平米以下的小型機房適用)
機房內的空調冷量需求。
機房內的空調風量需求。
機房精密空調廠家的設備規格。
機房形狀——決定機房空調的擺放以及氣流組織情況。
機房現場的實際安裝使用條件(決定精密空調的冷卻形式為風冷、水冷、冷凍水或者雙冷緣)。

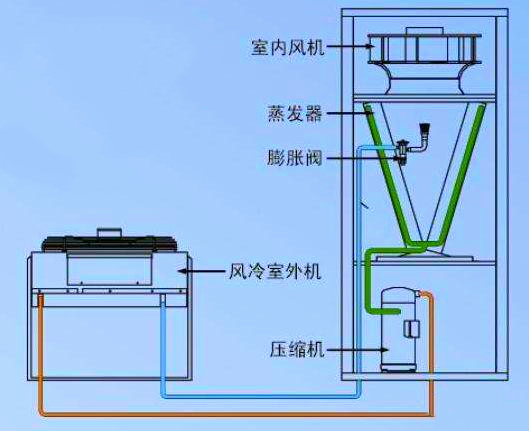

風冷式機組由于其系統簡單、安裝維護方便,而得到了最為廣泛的應用。但其效率相對較低,并且其安裝還受到室內外機之間的高差以及距離的影響。
水冷式空調應用于不便于安裝風冷型空調的場所,其換熱效率高,但安裝和維護的成本都比風冷型空調高。
冷凍水型空調能直接利用大樓中央空調系統所提供的冷源,設備簡單成本低,但由于大樓中央空調一般都是上班時間才開,所以冷凍水型設備很難滿足全年不間斷工作的要求。
雙冷源設備由于其成本高、系統復雜,在實際中應用較少,只用在非常重要并且節能要求很高的場合,
用戶機房對于設備配置的冗余要求。
普通機房只需要系統備份(或者無備份)就可以。
集中機房單個機房需要n+1設備備份。
特別重要的大型數據處理中心機房需要n+2以上設備及系統備份。
